键槽轴磨损成功修复
时间:2015-11-11 浏览:
从20世纪到现在,全球经济得到高度发展,但同时对自然资源的任意开发和对环境的无偿利用却造成了全球的生态破坏、资源浪费和环境污染等重大问题。加强科技创新,推动环保事业发展,是时代赋予我们的神圣使命。
高安屯垃圾焚烧有限公司每年将焚烧53.3万吨垃圾,余热发电2.2亿度,相当于每年节约7万吨标准煤,同时也大大避免二氧化碳。垃圾焚烧后发电,贯彻了节能减排的环保目标,有效发展了循环经济。高安屯生活垃圾焚烧厂在设计、建设、运行等方面全面体现了垃圾处理“减量化、无害化、资源化” 的目标。
在工艺中,高安屯生活垃圾焚烧厂采用中水作为冷却循环水,每年节约160万吨城市供水资源,有效地节约了水资源。燃烧炉中的炉渣进行综合利用,每年产生的12万吨炉渣用于制砖。另外,每年产生的1.4万吨飞灰,按国家关于危险废物的政策法规要求进行处理和处置,并烧制陶粒,作为建筑材料,达到综合利用。国家禁止使用粘土用作建筑材料,这样可以节约相应量的粘土资源,实现了资源化的目标。
键槽轴损坏情况:该轴磨损长度为200㎜,磨损量为1.50㎜,轴直径为60㎜。
修复工艺:采用常温冷熔技术焊补,补材与轴基体材质相同。无硬点、无咬边、不产生热应力,实现冶金结合。键槽轴普通平键两侧面为工作面。为了保证装配要求,按照键槽设计标准,键槽宽度、键槽两侧面的表面粗糙度、键槽与轴线的对称度要求比较高,采用工装研磨技术恢复尺寸。
根据基准要求制作出键槽轴标准模具:长120㎜, 宽度60 ㎜﹢0.04㎜可以推动。
1、对键槽轴表面清洁处理;
2、选择与键槽轴同材质补材,进行焊补;
3、采用工装研磨技术,恢复尺寸;(通过章丹做辅助,恢复尺寸)
4、检验:装机实验,恢复基准尺寸达到标准。公司验收满意。
经过两天的抢修,装机实验完好,修复成功。

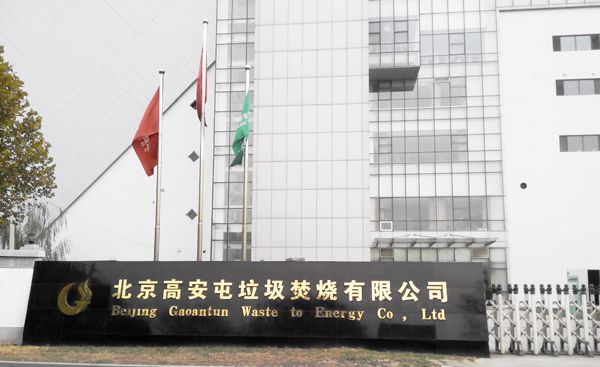

【北京高安屯垃圾焚烧有限公司厂区】
【北京高安屯垃圾焚烧有限公司厂区】
北京高安屯垃圾焚烧有限公司积极践行发展循环经济,并取得了突出成绩。该公司应用焚烧垃圾产生的热能生产、供应电能、热能及相关产品。采用国际先进的垃圾焚烧发电技术,以生活垃圾为主要原料,垃圾热值范围为1100~2000大卡/公斤。排放的烟气经过处理后,其中的二氧化硫、氮氧化物、二恶英等污染物完全能够达到国家排放标准;采用国际先进的垃圾转换能源技术,利用余热转换成蒸汽发电、供热,产生的烟气经过处理后达到国际先进水平,其中二恶英的排放浓度仅为国家标准的1/10,可以达到欧盟标准。高安屯垃圾焚烧有限公司每年将焚烧53.3万吨垃圾,余热发电2.2亿度,相当于每年节约7万吨标准煤,同时也大大避免二氧化碳。垃圾焚烧后发电,贯彻了节能减排的环保目标,有效发展了循环经济。高安屯生活垃圾焚烧厂在设计、建设、运行等方面全面体现了垃圾处理“减量化、无害化、资源化” 的目标。
在工艺中,高安屯生活垃圾焚烧厂采用中水作为冷却循环水,每年节约160万吨城市供水资源,有效地节约了水资源。燃烧炉中的炉渣进行综合利用,每年产生的12万吨炉渣用于制砖。另外,每年产生的1.4万吨飞灰,按国家关于危险废物的政策法规要求进行处理和处置,并烧制陶粒,作为建筑材料,达到综合利用。国家禁止使用粘土用作建筑材料,这样可以节约相应量的粘土资源,实现了资源化的目标。
【设备检修】 【安全培训】
2015年11月初,为了保障公司的生产能够正常、安全的进行,全厂设备进入检修期,检修时发现,一混合器键槽轴磨损致使整台设备不能正常运转。必须采用高科技手段修复恢复尺寸,否则就要被迫购买新件给公司造成经济损失和待机。为了把损坏零件造成的损失降低到最低,公司设备负责人决定找最权威的国家再制造试点单位奥宇可鑫再制造修理中心予以修复。奥宇可鑫再制造修理中心王经理亲临现场勘查,对该轴的损坏程度进行了评估,承接了此项修复任务。11月5日,奥宇可鑫技术人员来到高安屯垃圾焚烧有限公司。该公司安全负责人对奥宇可鑫施工修复技术人员进行了安全知识培训,当天下午,奥宇可鑫技术人员进入车间修复现场,开始现场紧急抢修。【奥宇可鑫再制造修理中心王经理亲临现场勘查】

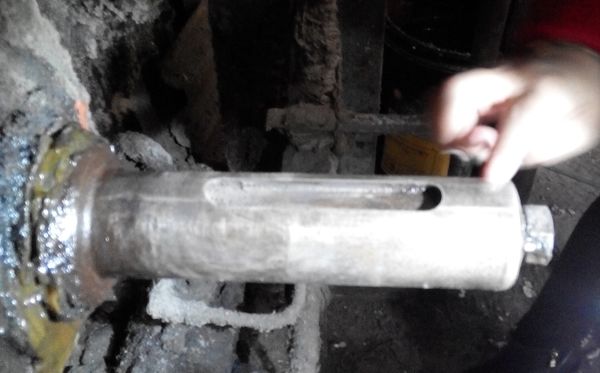

【零件损坏情况】
情况分析:键槽轴是混合器最基本、最重要的组成零件之一,其主要功能是传递运动和转矩以及支承回转零件。而键连接因其结构简单、工作可靠、拆装方便,在轴及轴类零件的固定和传递动力方面应用十分广泛。键槽轴损坏情况:该轴磨损长度为200㎜,磨损量为1.50㎜,轴直径为60㎜。
修复工艺:采用常温冷熔技术焊补,补材与轴基体材质相同。无硬点、无咬边、不产生热应力,实现冶金结合。键槽轴普通平键两侧面为工作面。为了保证装配要求,按照键槽设计标准,键槽宽度、键槽两侧面的表面粗糙度、键槽与轴线的对称度要求比较高,采用工装研磨技术恢复尺寸。
根据基准要求制作出键槽轴标准模具:长120㎜, 宽度60 ㎜﹢0.04㎜可以推动。

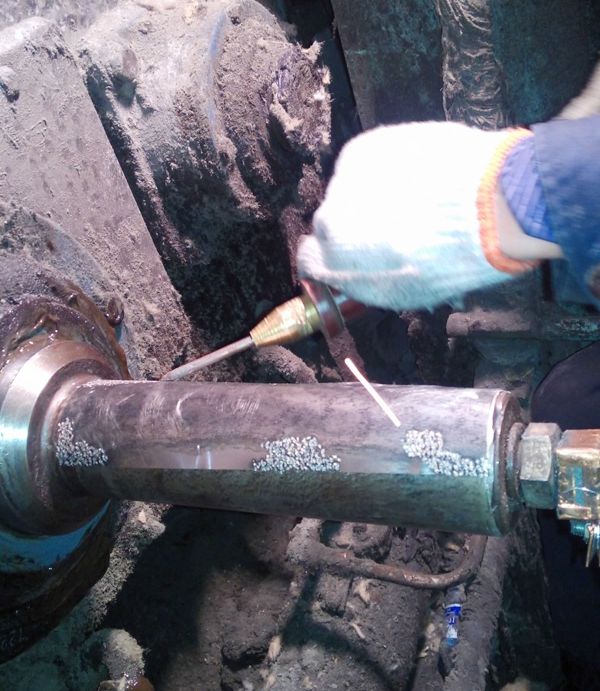

【修复中】
修复工程:1、对键槽轴表面清洁处理;
2、选择与键槽轴同材质补材,进行焊补;
3、采用工装研磨技术,恢复尺寸;(通过章丹做辅助,恢复尺寸)
4、检验:装机实验,恢复基准尺寸达到标准。公司验收满意。
经过两天的抢修,装机实验完好,修复成功。

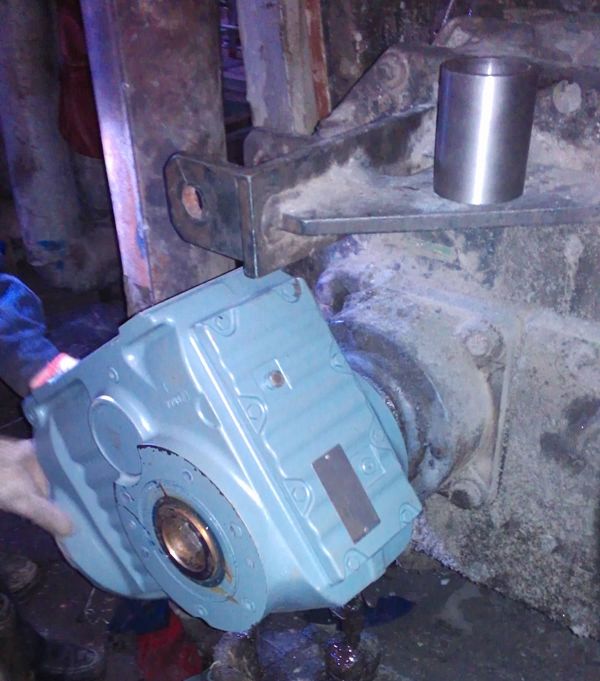

【装机实验成功】
北京奥宇可鑫装备再制造技术研究院通过高科技修复手段进行键槽轴修复,帮助企业挽回设备及零件更新资金。为工业企业发展保驾护航,为构建节约型社会、发展循环经济做出切实的贡献。上一篇:没有了
